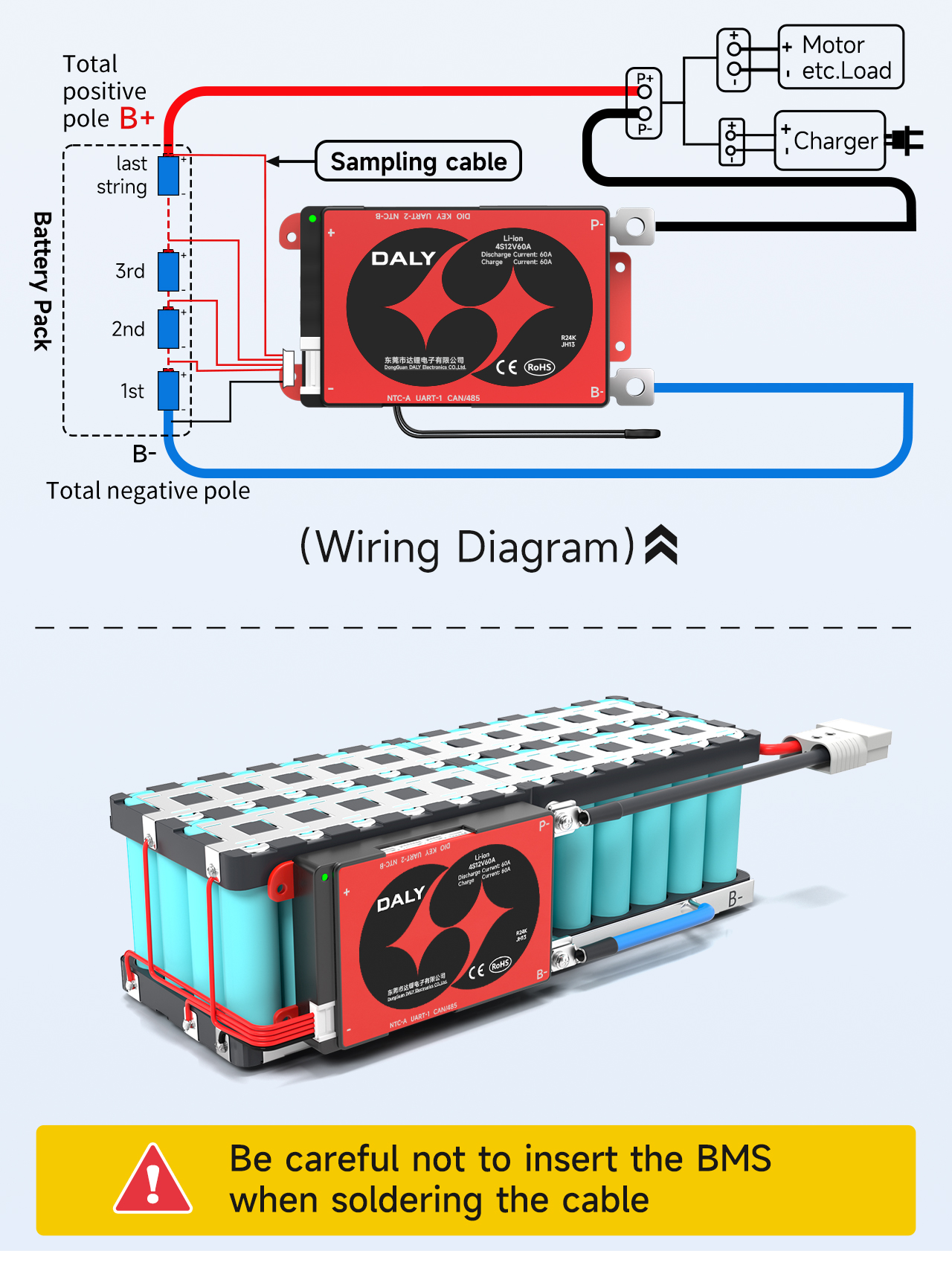

Tutorial de fiação do BMS Standard & Smart 4S
Escolha um 4S12PUm exemplo é o conjunto de baterias 18650.
Tenha cuidado para não inserir o BMS ao soldar o cabo.

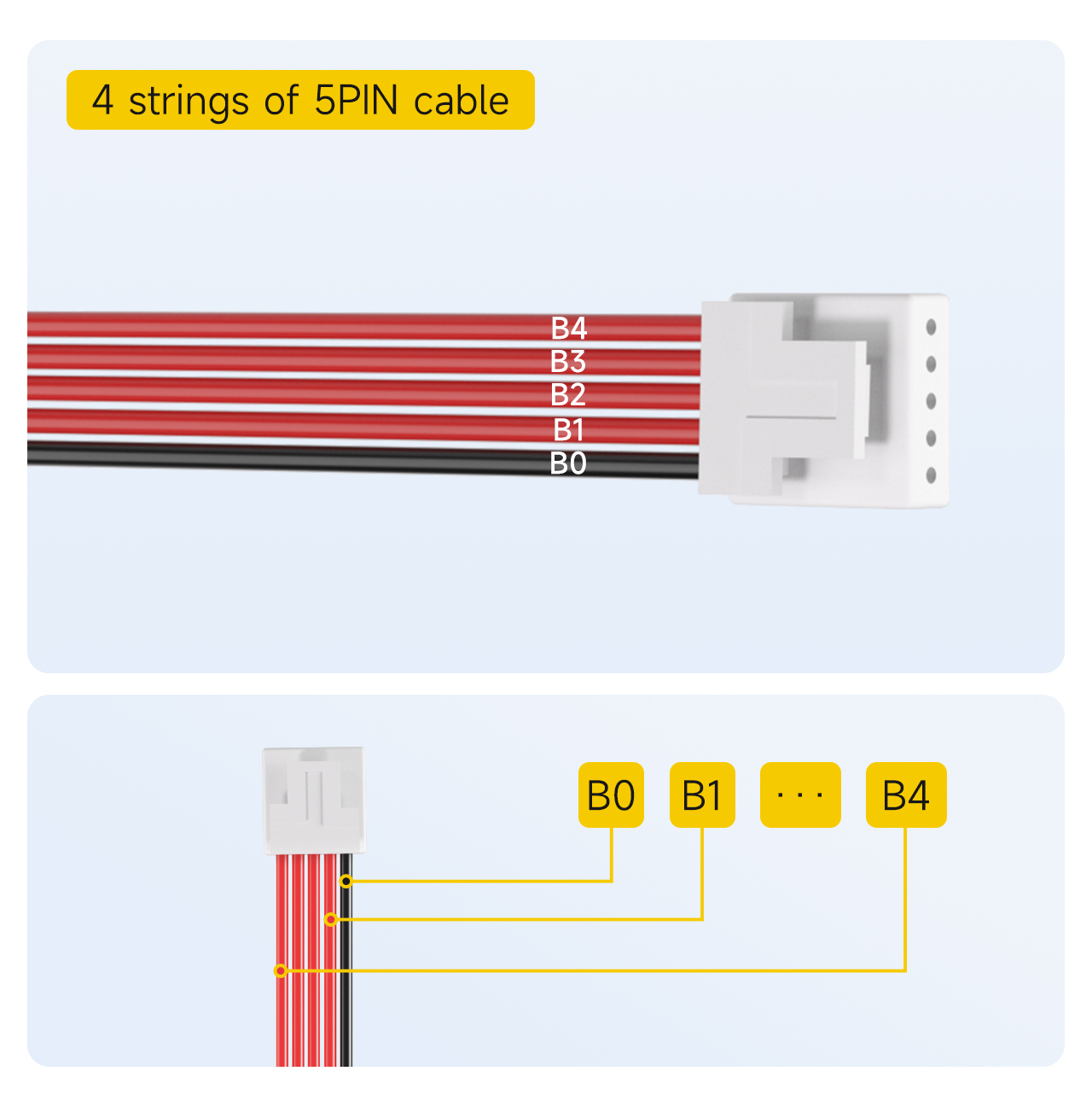

Ⅰ.Marque a ordem das linhas de amostragem.
4S BMS com 5Cabo PIN
Nota: O cabo de amostragem padrão para4-string A configuração BMS é5ALFINETE.
1. Identifique o cabo preto como B0.
2. O primeiro cabo vermelho ao lado do cabo preto está marcado como B1.
... (e assim por diante, marcados sequencialmente)
5Até o último cabo vermelho, marcado como B.4.

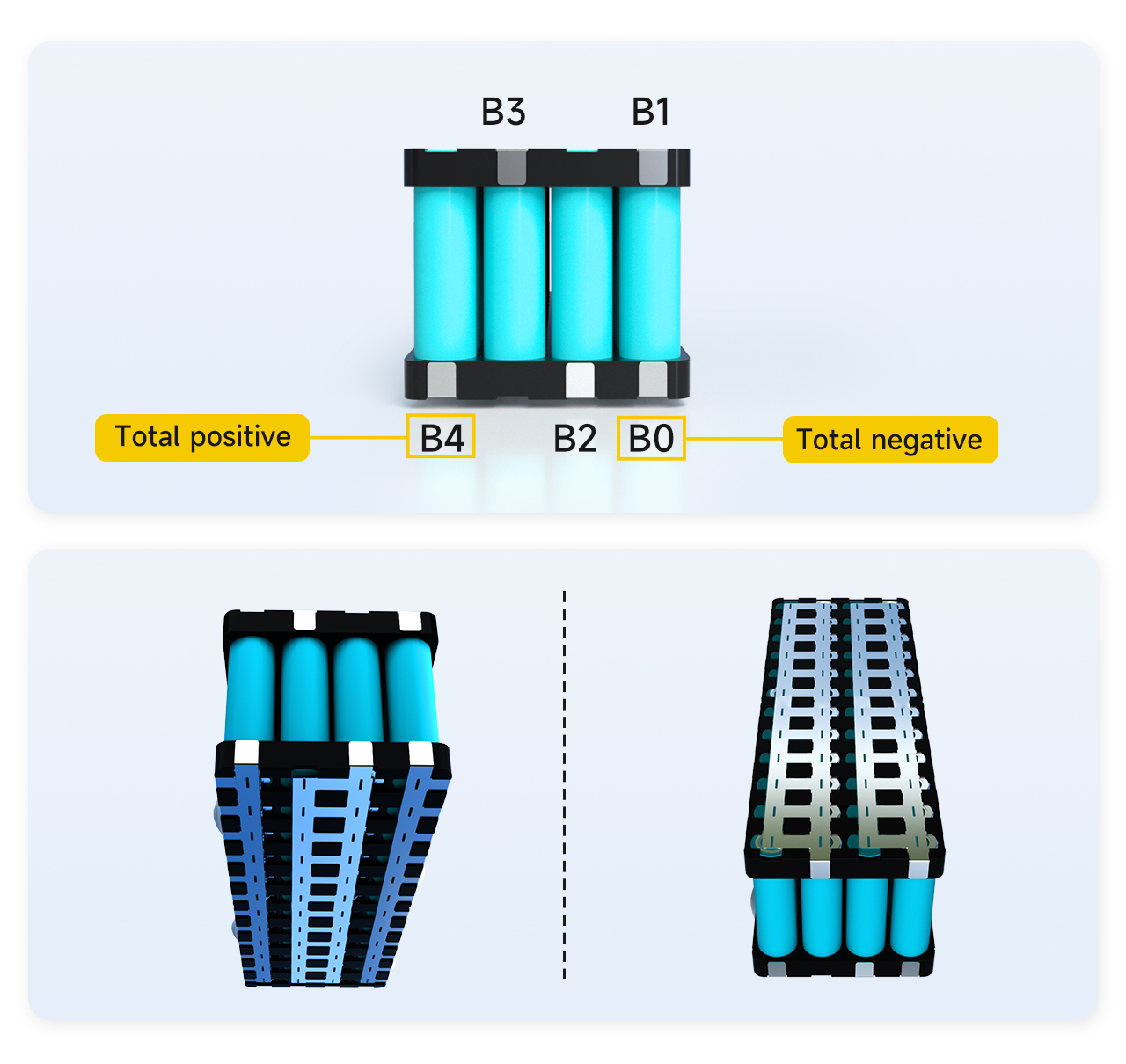

Ⅱ.Marque a ordem dos pontos de soldagem da bateria.
Localize o ponto de solda correspondente no cabo, marcando primeiro a posição desse ponto na bateria.
1. O polo negativo total do conjunto de baterias está marcado como B0.
2. A ligação entre o polo positivo da primeira série de baterias e o polo negativo da segunda série de baterias está marcada como B1.
3. A ligação entre o polo positivo da segunda série de baterias e o polo negativo da terceira série de baterias está marcada como B2.
4A conexão entre o polo positivo do3a série de baterias e o polo negativo da4A sequência de baterias está marcada como B.3.
5. O eletrodo positivo da quarta série de baterias está marcado como B4.
Nota: Como a bateria possui um total de 4 terminais, B4 também representa o polo positivo total da bateria. Se B4 não for o polo positivo total da bateria, isso indica que a ordem de marcação está incorreta e deve ser verificada.editado e marcado novamente.

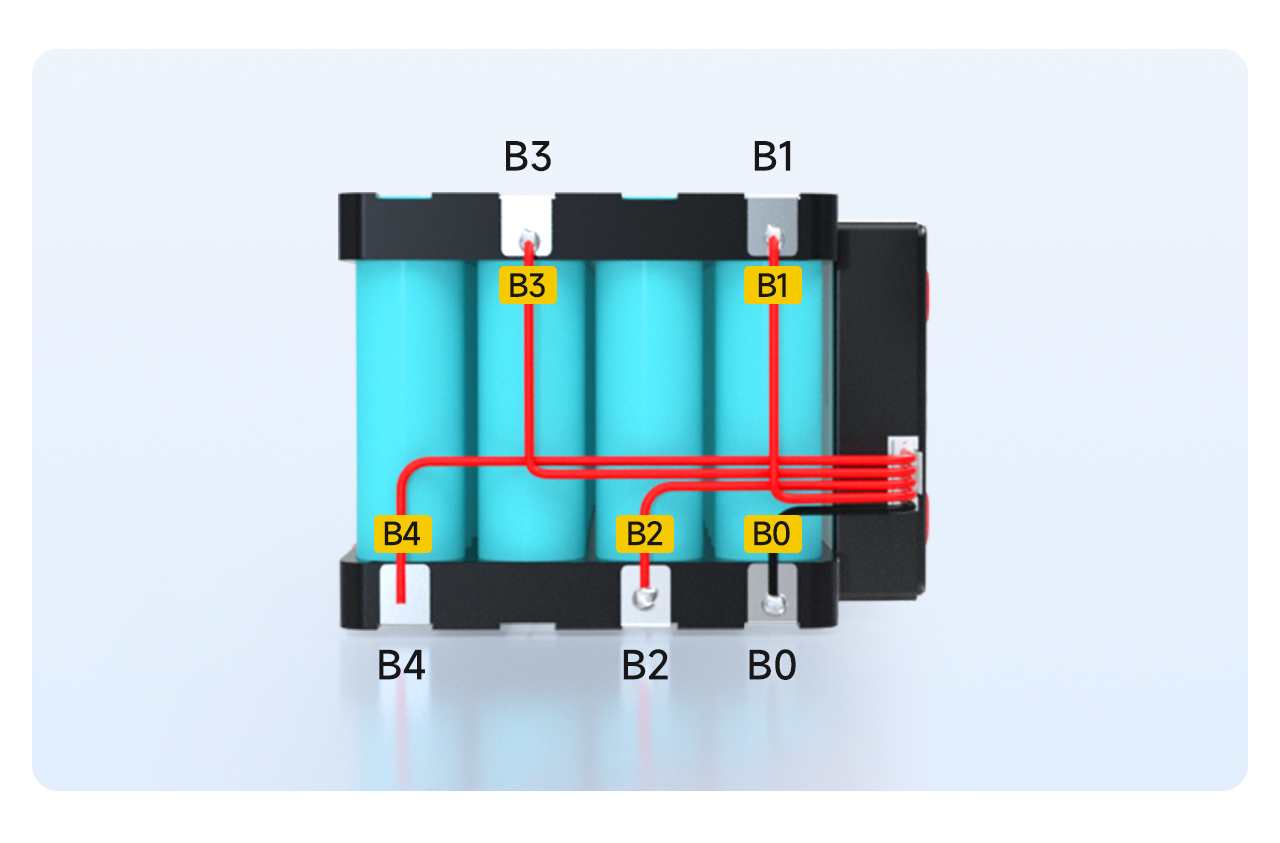

III.Soldagem e fiação
1. O terminal B0 do cabo é soldado à posição B0 da bateria.
2. O cabo B1 está soldado na posição B1 da bateria.
... (e assim por diante, soldando em sequência)
5. O cabo B4 está soldado na posição B4 da bateria.

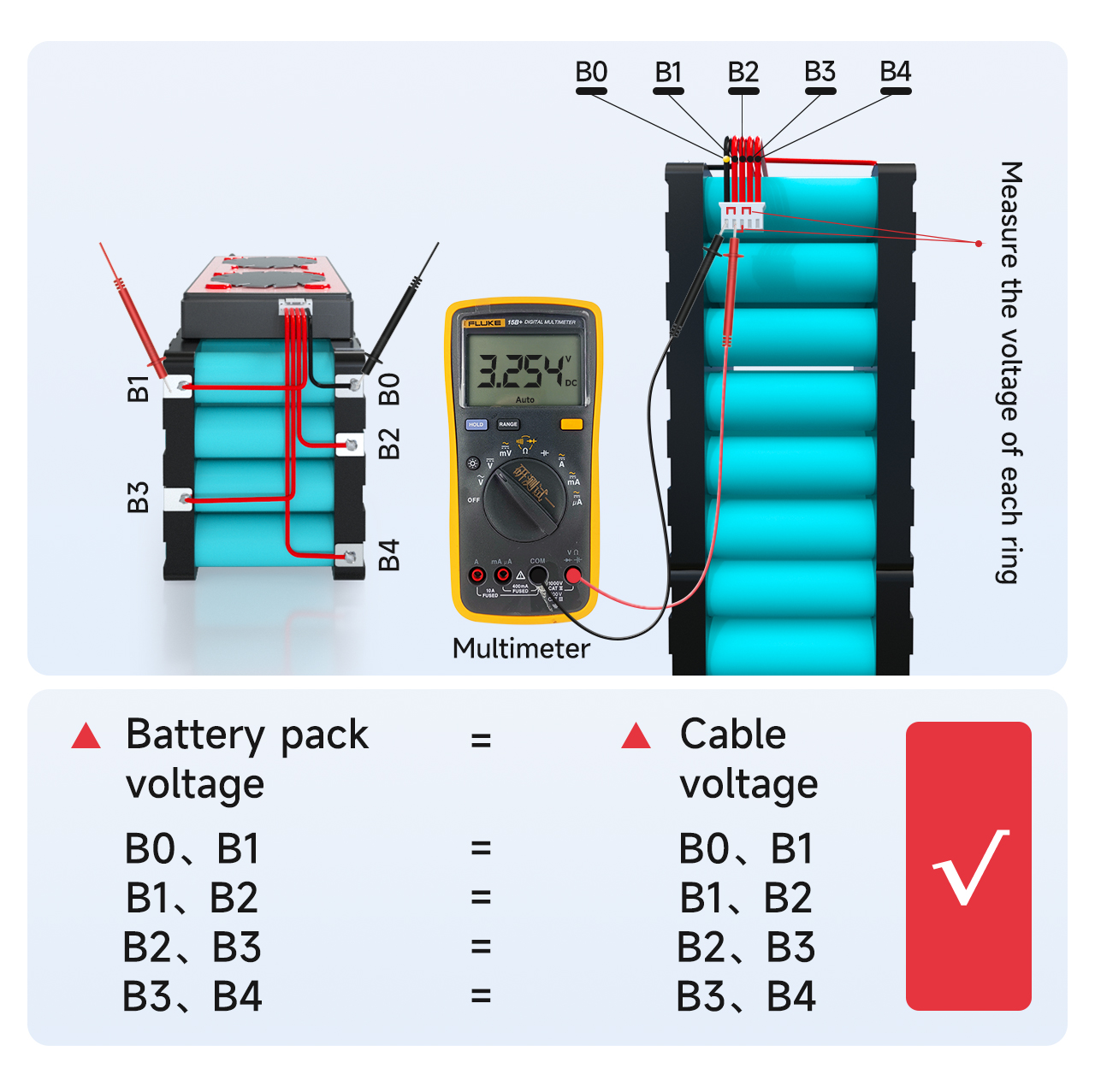

IV. Detecção de Tensão
Meça a tensão entre cabos adjacentes com um multímetro para confirmar se a tensão correta está sendo coletada pelos cabos.
1. Verifique se a tensão do cabo B0 para B1 é igual à tensão do conjunto de baterias B0 para B1. Se for igual, isso comprova que a coleta de tensão está correta. Caso contrário, comprova que a linha de coleta está mal soldada e o cabo precisa ser ressoldado. Por analogia, verifique se as tensões das outras strings estão sendo coletadas corretamente.
2. A diferença de tensão entre cada string não deve exceder 1V. Se exceder 1V, significa que há um problema na fiação e você precisa repetir a etapa anterior para verificação.
V. Detecção da qualidade do BMS
Sempre verifique se a voltagem correta foi detectada antes de conectar o BMS!

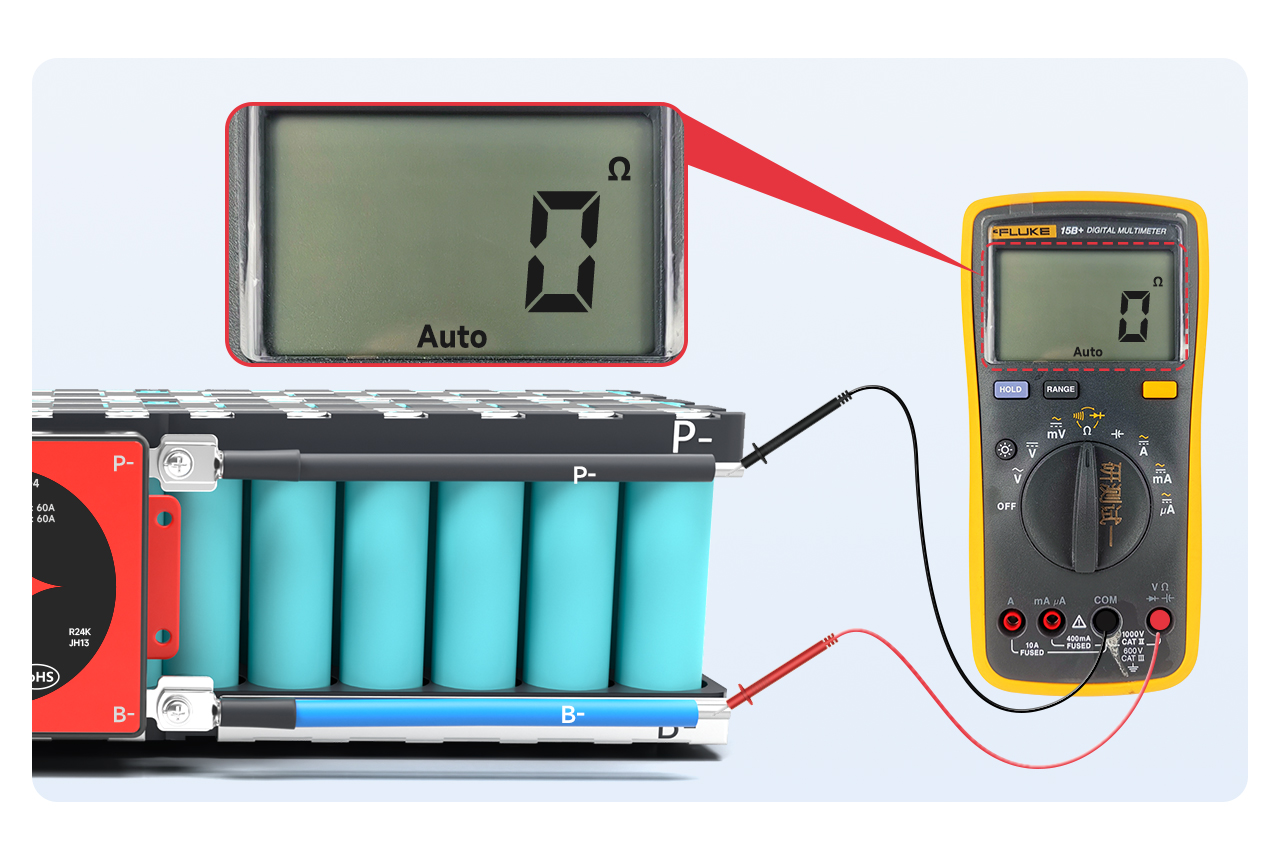

Ajuste o multímetro para a escala de resistência interna e meça a resistência entre os terminais B- e P-. Se houver resistência interna, isso significa que o BMS está funcionando corretamente.
Nota: Você pode verificar a condução observando o valor da resistência interna. Se o valor da resistência interna for 0 Ω, significa que há condução. Devido à margem de erro do multímetro, geralmente, um valor inferior a 10 mΩ indica condução; você também pode ajustar o multímetro para o sinal sonoro. Um bipe será emitido.
Observação:
1. O BMS com interruptor suave precisa prestar atenção à condução do interruptor quando este estiver fechado.
2. Se o BMS não estiver funcionando, interrompa a próxima etapa e entre em contato com a equipe de vendas para obter suporte.
VI.Conecte a linha de saída.

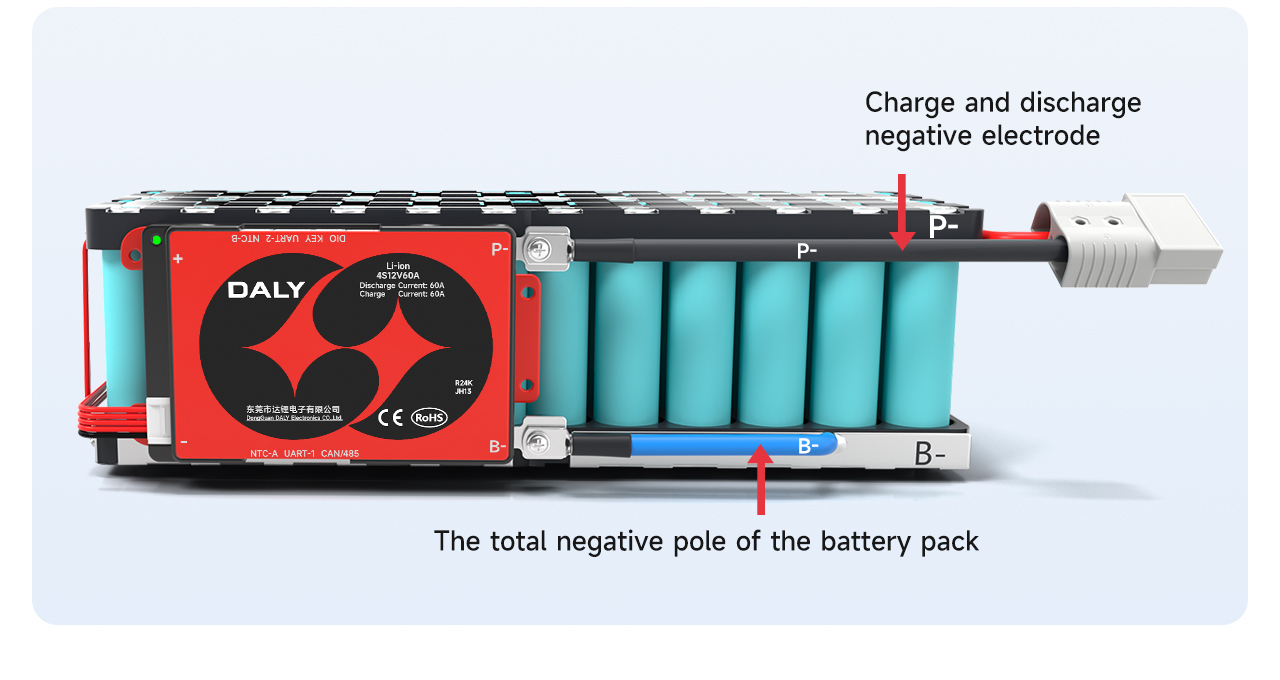

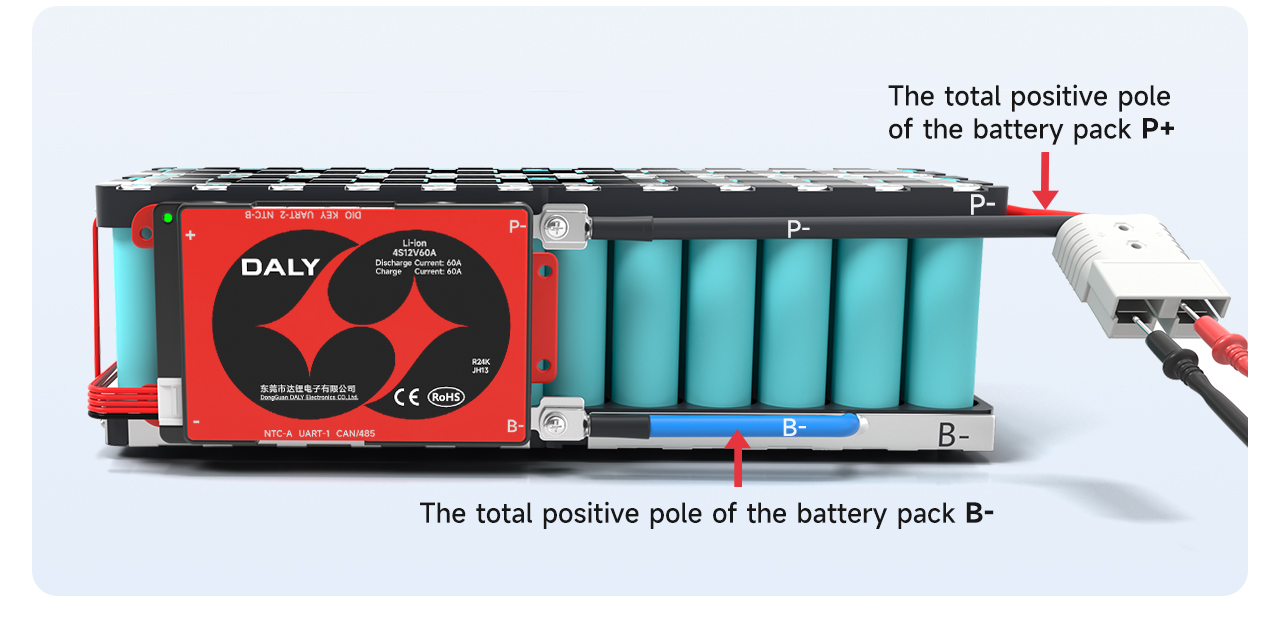

Após garantir que o BMS esteja funcionando corretamente, solde o fio azul B- do BMS ao terminal negativo B- da bateria. O fio P- do BMS deve ser soldado ao polo negativo de carga e descarga.
Após a soldagem, verifique se a tensão do BMS (Sistema de Gerenciamento de Bateria) é compatível com a tensão da bateria.
Nota: A porta de carregamento e a porta de descarga do BMS dividido são separadas, e o fio C extra (geralmente indicado em amarelo) precisa ser conectado ao polo negativo do carregador; o fio P é conectado ao polo negativo da descarga.

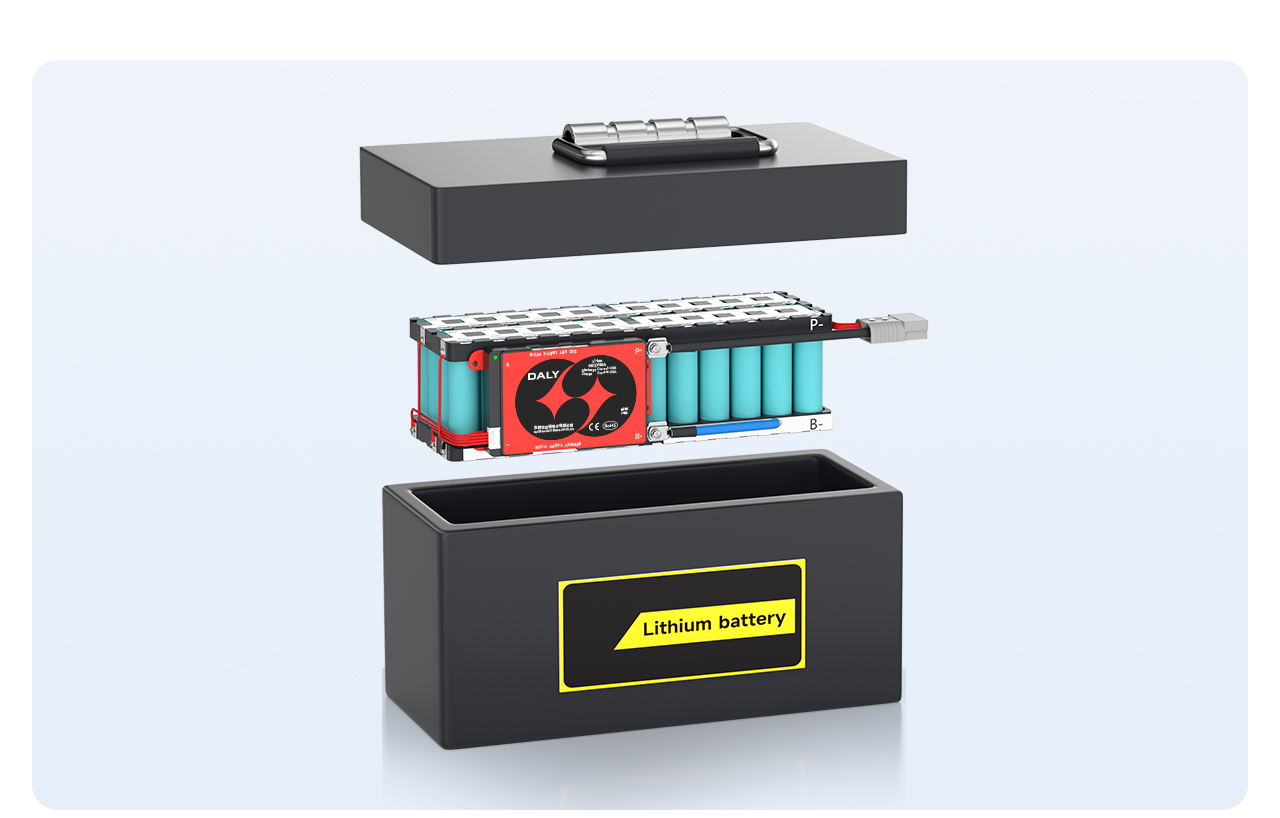

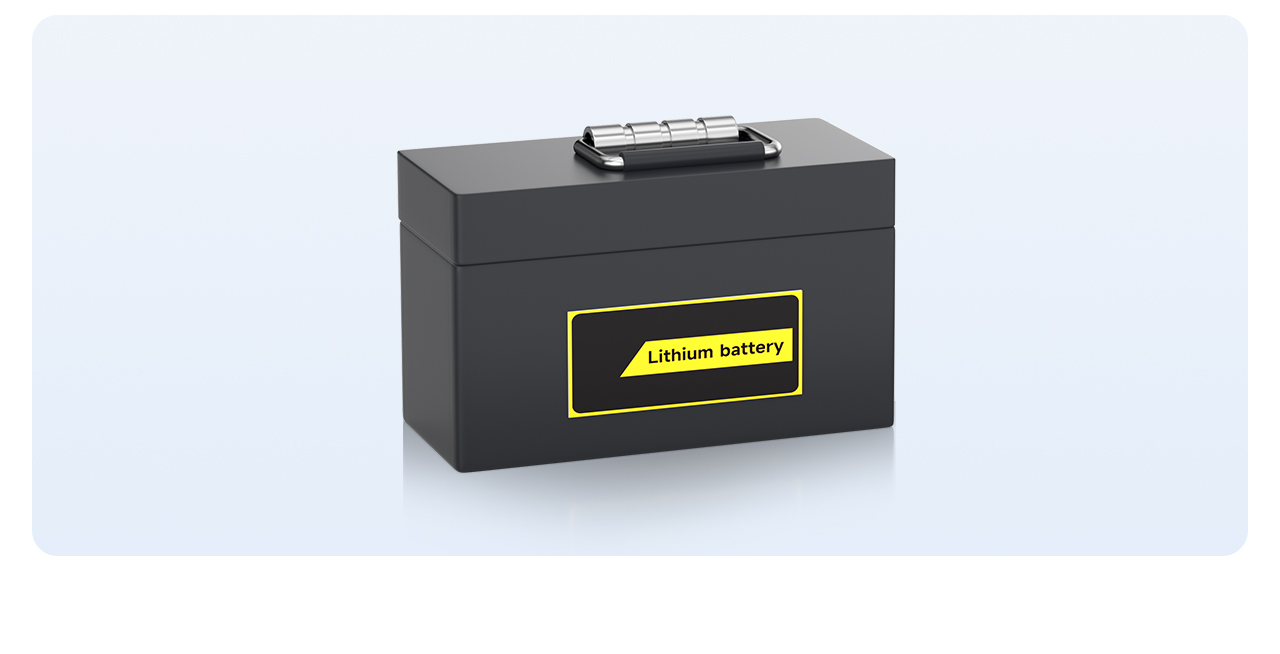

Por fim, coloque a bateria dentro do compartimento da bateria e a bateria estará montada.
